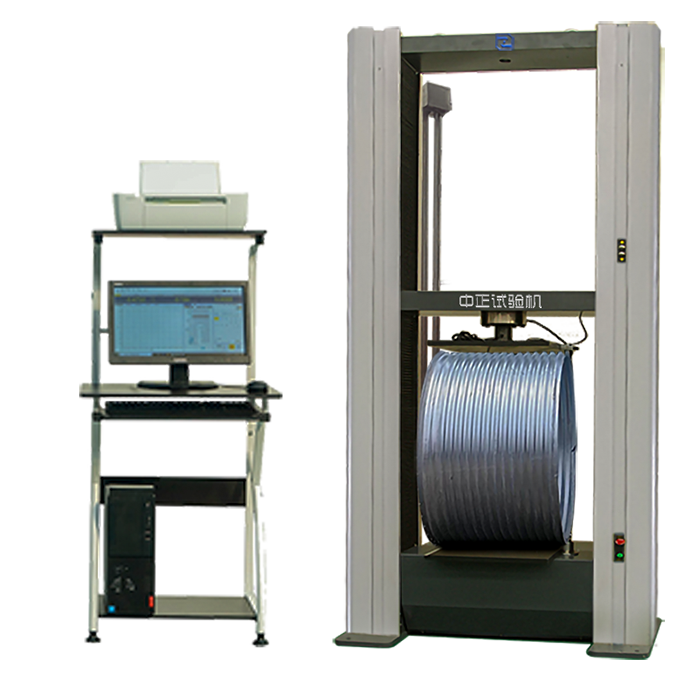

设备简介：
WDW系列环刚度试验机主要用于测定塑料及复合材料管材环形横截面的刚度。具有内径测量装置（注：双边测量，专利产品），完全满足JT/T529 预应力混凝土桥梁用塑料波形管和JG 225预应力混凝土用金属波纹管的环刚度测量要求。下拉伸空间可完成标准中规定的波纹管的集中载荷和均布载荷下的环刚度试验，是市政、质检、化工及塑料管材生产企业理想的试验、检测仪器。
设备特点：
1、高性能的负荷机架。门式力系框架、重量轻、刚度高，高速大载荷下运行平稳。
2、采用交流伺服调速系统、高频响交流伺服电机、驱动精密低噪音减速机，带动精密滚珠丝杠进行试验，实现试验速度的大范围调节，试验过程平稳、高效。动横梁驱动速度范围达1︰100000以上。
3、需增加相应附具，在下空间还可以实现对金属、橡胶、塑料、织物等材料进行必要的拉伸、压缩、弯曲、抗折试验，附件灵巧、齐全。
4、配有专用的环刚度变形测量装置，使变形测量结果更准确；
技术参数：
1. | 最大试验力 | 50 KN |
2. | 测力范围 | 最大试验力值的 1%-100% |
3. | 试验力精度 | 优于示值的±0.5% |
4. | 试验力示值分辨力 | 最大试验力的1/100000 |
5. | 内径测量范围 | 50～600mm |
6. | 内径测量精度 | 0.01mm |
7. | 横梁有效行程 | 0～800mm |
8. | 变形测量范围 | 2～100%FS |
9. | 变形示值误差极限 | 示值的±1%以内 |
10. | 变形分辨率 | 最大变形的1/100000 |
11. | 位移示值误差极限: | 示值的±1%以内 |
12. | 位移分辨力: | 0.001mm |
13. | 位移速率调节范围: | 0.01～500mm/min |
14. | 恒力、恒变形、恒位移控制范围: | 1%～100%FS |
| 15. | 恒力、恒变形、恒位移控制精度: | 设定值<10%FS时,设定值的±1.0%以内 |
16. | 有效试验宽度 : | 不小于500mm |
17. | 有效试验空间 : | 700mm |
18. | 主机尺寸 | 950*500*1750mm |
依据标准：
完全满足JT/T529 预应力混凝土桥梁用塑料波形管和JG 225预应力混凝土用金属波纹管的环刚度测量要求。
符合GB/T9647-2003国家标准、《预应力混凝土桥梁用金属波纹管》JG225-2007。
