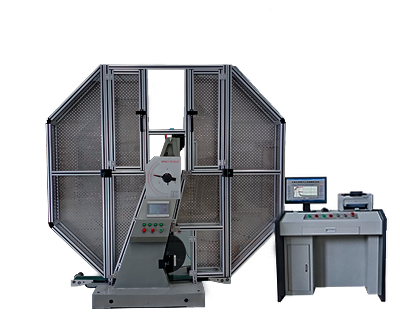

设备名称：微机控制金属摆锤式冲击试验机
型 号：JB-W150C/300C/450C/600C/750C
性能说明：
C型冲击试验机是严格按国标GB/T3808-2002《摆锤式冲击试验机的检验》开发的对B冲击试验机更新换代的新产品。按国标GB/T229-2020《金属夏比缺口冲击试验方法》进行冲击试验。
该系列冲击试验机用于对金属材料在动负荷下抵抗冲击性能进行检验，是冶金、机械制造等单位必备的检测仪器。试样断面为10×10mm主要用于对冲击韧性较大的黑色金属特别是钢材及其合金进行试验。
本机采用了双立柱支撑，提高了冲击机的刚性，保证了试验数据的准确性，同时使试验机的使用寿命得以大幅度提高。本机最大冲击能量为300J，工作效率高、定位精度高，示值可靠的优点，因而特别适合与冲击试验低温槽配合做冷冲击试验。本机采用三相四线制380V电源，同时也适用于三相五线制电源。
主机结构及工作原理：
冲击机试验机由主机、送料机构及自动定位机构组成。
试验依据标准：
试验机按国家标准GB/T3808-2002《摆锤式冲击试验机》、GB/T229-2020《金属夏比摆锤冲击试验方法》及国际标准ISO R148“钢的简支梁式（V型缺口）冲击试验”、ISO R83“钢的却贝（CHARPr）冲击试验（U型缺口）对金属材料进行冲击试验。
结构特点及优势：简支梁冲击机摆轴采用简支梁方式支承，挂摆部位的摆轴是两端用轴承支承，摆锤挂在摆轴的中间位置，支撑立柱前后对称，具有稳定性好，刚性高，结构简单可靠的特点，挂摆冲击时无颤抖。
主要技术参数
1、冲击能量： 150J/300J/450J/600J/750J
2、冲击速度：5.2m/s
3、摆锤预扬角：150°
4、试样支座跨距：40mm
5、支座钳口圆角：R1.0~1.5mm
6、冲击刀刃圆角：R2.0~2.5mm R8 mm
7、摆锤中心至冲击点距离：750mm
8、送样定位方式：气动(非标配定制)
9、标准试样尺寸：10（7.5、5、2.5）×10×55mm
10、电源和功率：三相四线 50Hz 380V
11、电机功率：0.37KW
12、角度准确度： 0.1°
以上数据仅供参考，实际供货为准
